Pneumaatilise ventiili korpuse valamine: kuidas valutehnoloogia kujundab usaldusväärseid pneumaatilisi juhtkomponente

Pneumaatilises süsteemis pööravad inimesed sageli tähelepanu silindritele, täiturmehhanismidele ja juhtventiilidele, kuidklapi korpusise on komponent, mis toetab vaikselt kogu õhuvoolu reguleerimise protsessi.

Pneumaatiline klapi korpus ei pruugi väljastpoolt olla keeruka välimusega osa, kuid selle sisemised käigud, tihenduspinnad, materjali kvaliteet ja mõõtmete täpsus mõjutavad otseselt kogu klapikoostu toimimist.

Täppismetallist komponentidega tegeleva tootjana mõistame, et klapi korpus ei ole lihtsalt metallkorpus. See on survet kandev osa, mis peab tasakaalustama tugevust, töötluse täpsust, õhuvoolu disaini ja tootmise järjepidevust. Valamistehnoloogia pakub tõhusat viisi keeruka sisestruktuuriga klapikorpuste loomiseks, täites samal ajal tööstuslikke nõudeid.

Mis on valamine pneumaatiline klapi korpus?

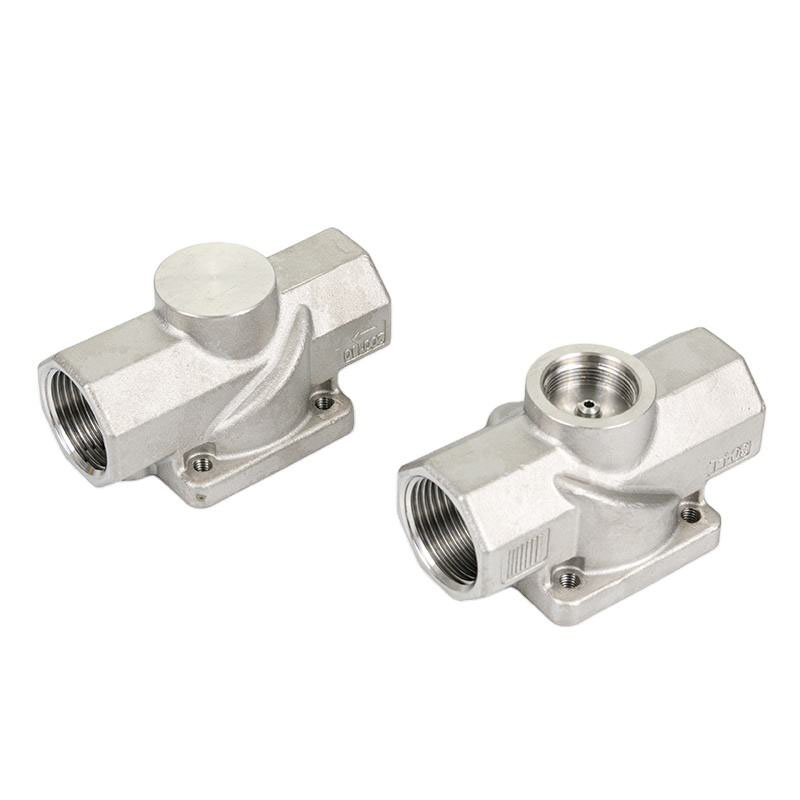

A Casting pneumaatilise klapi korpuson valuprotsesside käigus toodetud pneumaatilise klapi korpuse põhikomponent.

Selle peamised funktsioonid hõlmavad järgmist:

Erinevalt lihtsatest vormitud metallplokkidest moodustatakse valatud klapi korpused sulametalli valamisel spetsiaalselt selleks ette nähtud vormi. See võimaldab tootjatel luua keerulisi kujundeid ja sisekanaleid, mille valmistamine traditsiooniliste töötlusmeetodite abil võib olla keeruline või kulukas.

Pärast valamist teostatakse tavaliselt vajalike mõõtmete ja jõudluse saavutamiseks lisaprotsesse, nagu mehaaniline töötlemine, pinnatöötlus ja kontroll.

Miks kasutatakse pneumaatiliste ventiilide korpuste jaoks valamist?

Klapi korpus on tavaliselt konstrueeritud mitme õhukanali, kinnitusavade ja tihendusaladega. Nende konstruktsioonide valmistamine nõuab nii tõhusust kui ka täpsust.

Valamine pakub mitmeid praktilisi eeliseid.

Sobib keerukatele sisekonstruktsioonidele

Pneumaatilise klapi korpus sisaldab sageli sisemisi õhuvoolukanaleid, mis määravad, kuidas suruõhk süsteemis liigub.

Valamisega saavad tootjad luua peaaegu võrgukujulisi komponente, mis sisaldavad juba enne töötlemist põhistruktuuri.

See aitab vähendada materjali raiskamist ja tõstab tootmise efektiivsust, eriti keerulise geomeetriaga komponentide puhul.

Parem tootmistõhusus partii tootmisel

Tööstuslike pneumaatiliste seadmete jaoks toodetakse ventiili korpuseid sageli suurtes kogustes.

Võrreldes iga detaili valmistamisega tahkest metallist kuni töötlemiseni, võib valamine lühendada töötlemisaega ja parandada partiide vahelist järjepidevust.

See muudab valamise sobivaks rakendusteks, mis nõuavad stabiilset tarnimist ja korratavat kvaliteeti.

Paindlikud materjalivalikud

Erinevad pneumaatilised rakendused nõuavad erinevaid materjaliomadusi.

Valatud klapikorpuste jaoks kasutatavad tavalised materjalid võivad hõlmata järgmist:

Materjali valik sõltub sellistest teguritest nagu töökeskkond, rõhunõuded, korrosioonitingimused ja kaalukaalutlused.

Peamised tegurid, mis mõjutavad valatud pneumaatilise klapi korpuse kvaliteeti

Kuigi valamisel on tootmise eelised, sõltub lõplik jõudlus paljudest detailidest.

Valamismaterjali kvaliteet

Materjal mõjutab otseselt:

Näiteks kui kaalu vähendamine on oluline, valitakse sageli kerged alumiiniumisulamist klapikorpused, samas kui tugevamat korrosioonikindlust nõudvates keskkondades võib eelistada roostevabast terasest valikuid.

Sisemine valamise kvaliteet

Klapi korpus vajab suhteliselt tihedat sisemist struktuuri.

Võimalikud valudefektid, näiteks:

võib mõjutada tihenduse jõudlust ja töökindlust, kui seda korralikult ei kontrollita.

Seetõttu on valuprotsessi juhtimine klapi korpuse valmistamise oluline osa.

Töötlemise täpsus

Valamine loob põhikuju, kuid paljud kriitilised alad nõuavad siiski töötlemist.

Olulised töötlemisvaldkonnad hõlmavad tavaliselt järgmist:

Isegi väikesed mõõtmete erinevused võivad mõjutada montaaži täpsust ja klapi jõudlust.

Pinnatöötlus

Olenevalt rakendusest võivad valatud pneumaatilised klapikorpused vajada pinnatöötlust, et parandada välimust, korrosioonikindlust või vastupidavust.

Tavalised protsessid hõlmavad järgmist:

Pneumaatiliste ventiilide korpuste valamise levinumad rakendused

Valamispneumaatilisi klapi korpuseid kasutatakse laialdaselt erinevates tööstusharudes, kus on vaja suruõhu juhtimist.

Tööstusautomaatika seadmed

Automatiseerimissüsteemid sõltuvad liikumiseks ja juhtimiseks suurel määral pneumaatilistest komponentidest.

Klapi korpused on tavaliselt leitud:

Tootmisseadmed

Paljud tootmismasinad kasutavad pneumaatilisi süsteeme, kuna need tagavad kiire reageerimise ja töökindla töö.

Valatud ventiilide korpuseid kasutatakse erinevates pneumaatilistes juhtseadmetes õhuvoolu juhtimiseks.

Autotööstuse tootmisliinid

Autotehased kasutavad pneumaatilisi süsteeme:

Klapi stabiilne jõudlus on tootmise efektiivsuse säilitamiseks oluline.

Pakendamise ja toiduainete töötlemise seadmed

Pneumaatilised ventiilid on levinud ka pakkimismasinates, kuna suruõhusüsteemid suudavad tagada puhta ja paindliku liikumise juhtimise.

Klapi korpuse materjali ja pinna nõuded võivad olenevalt töökeskkonnast erineda.

Kuidas valmistatakse valupneumaatilise klapi korpust?

Kuigi protsessid varieeruvad olenevalt disainist ja materjalist, koosneb tootmine tavaliselt mitmest etapist.

Hallituse valmistamine

Esimene samm on ventiili korpuse konstruktsiooni põhjal vormi loomine.

Vorm määrab valandi põhikuju ja sisemise struktuuri.

Metalli valamine

Vormi valatakse sulametall ja lastakse tahkuda.

Selles etapis mõjutavad lõplikku valamise kvaliteeti temperatuuri kontroll ja protsessi juhtimine.

Puhastamine ja ülevaatus

Peale valandi vormist eemaldamist eemaldatakse liigne materjal ja pind puhastatakse.

Seejärel kontrollivad tootjad valandi välimust ja konstruktsiooni kvaliteeti.

CNC töötlemine

Täppisalad töödeldakse vastavalt joonise nõuetele.

See samm tagab täpse monteerimise teiste pneumaatiliste komponentidega.

Lõplik testimine

Sõltuvalt rakenduse nõuetest võib kontroll hõlmata järgmist:

Pneumaatilise klapi korpuse valamine vs masinaga töödeldud klapikorpus

Mõlemal meetodil on oma eelised. Sobiv tootmismeetod sõltub disaini keerukusest, kogusest, materjalist ja jõudlusnõuetest.

Pneumaatilise klapi korpuse tootmise edasine areng

Tööstusautomaatika kasvuga liiguvad pneumaatilised komponendid väiksema suuruse, suurema tõhususe ja töökindluse poole.

Tulevane klapi korpuse tootmine võib keskenduda:

Tööstusseadmete täpsemaks muutudes tõusevad jätkuvalt nõuded klapi korpuse kvaliteedile.
